Энергобаланс
и автономность
5,2 кВт на входе кассеты при расчётной нагрузке 5 кВт. Отдельный прогноз работы от АКБ.
Смотреть расчёт и основанияГЕНЕРАТОРНАЯ УСТАНОВКА YASNOCORE
Разработка · характеристики на проверкеЭнергия
начинается
с инженерии.

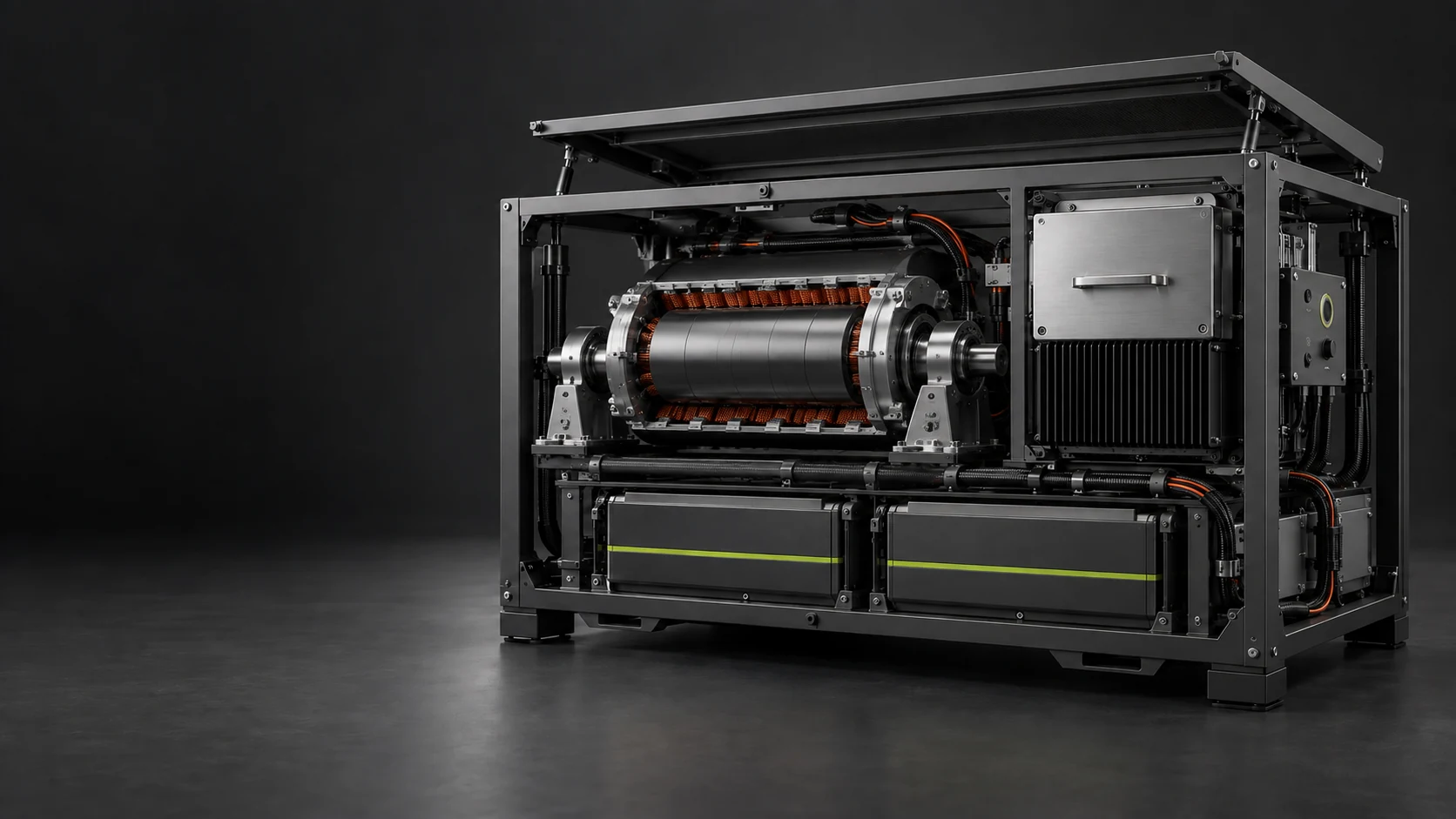

Электрическая машина, аккумуляторы
и силовая электроника. Разрабатываем
не отдельный узел — целую систему.
ВИЗУАЛИЗАЦИЯ КОНЦЕПЦИИ · НЕ ФОТОГРАФИЯ ОБРАЗЦА
ЭЛЕКТРИЧЕСКАЯ МАШИНА+НАКОПЛЕНИЕ ЭНЕРГИИ+УПРАВЛЕНИЕ+СИЛОВАЯ ЭЛЕКТРОНИКА
ОБНОВЛЕНИЕ / 15 СЕНТЯБРЯ 2026
ТРИ НАПРАВЛЕНИЯ. РАЗНЫЕ СТАТУСЫ.Энергобаланс
Силовой узел
№ 2026127874
Заявка на крепление и охлаждение преобразователя. Не охрана всего генератора.
Документы и границы заявкиРазработка
самого генератора
Отдельная конструкция и технический комплект. Не подано; новизна окончательно не установлена.
Новая генераторная разработка01 / СИСТЕМНАЯ АРХИТЕКТУРА
ЧЕТЫРЕ УЗЛА. ОДНА УСТАНОВКА.Не набор узлов.
Единая система.

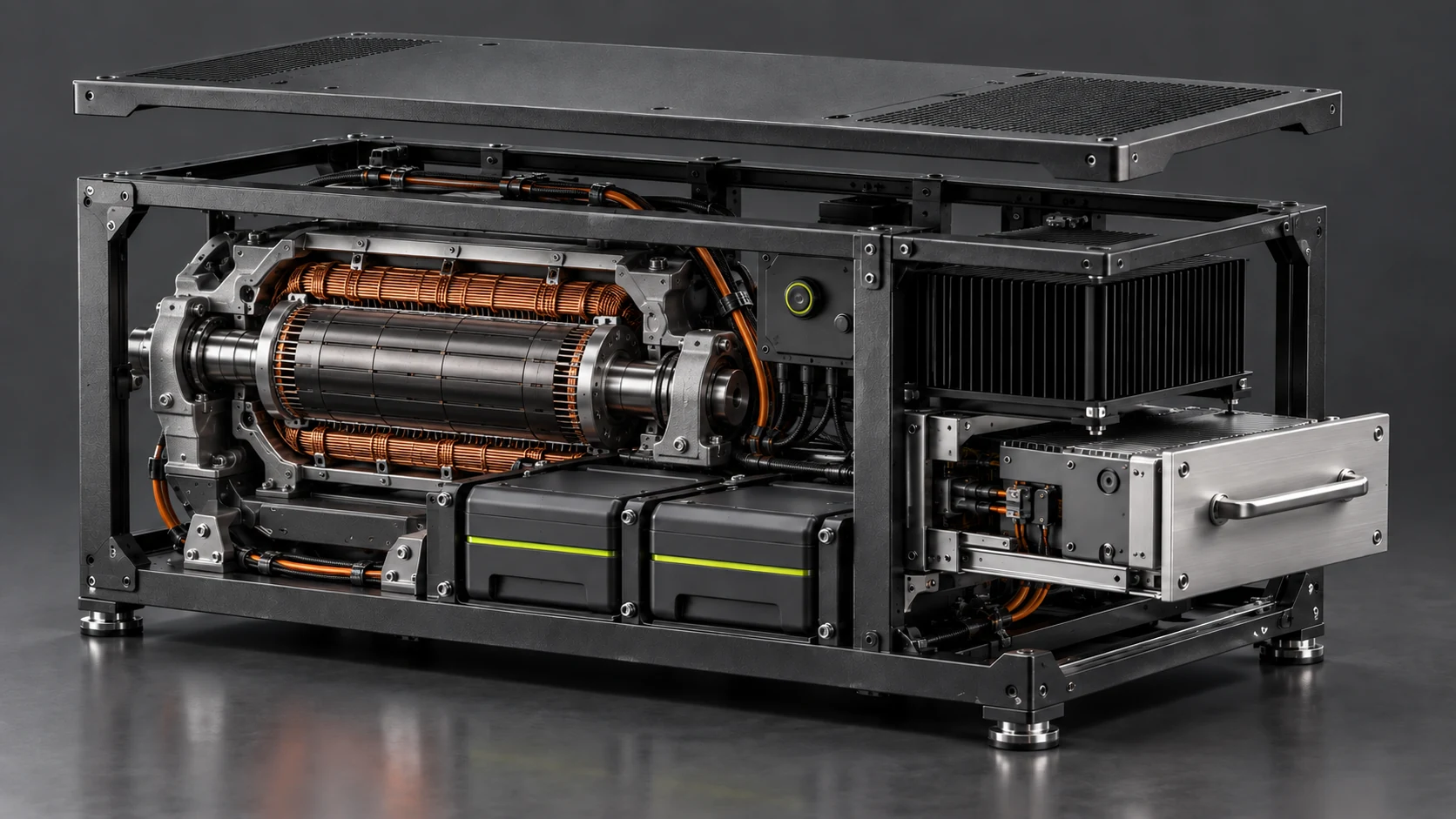

YasnoCore объединяет генераторную часть, аккумуляторы, управление и преобразователь на общем шасси.
Рассматриваем электрические и тепловые режимы, компоновку и обслуживание как взаимосвязанные инженерные задачи.
YasnoCore / Обзор установки
КОНЦЕПТ КОМПОНОВКИ
Загружаем 3D-модель…
Полная генераторная установка
Исследуйте компоновку в 3D: выберите узел, раскройте корпус или посмотрите, как извлекается силовая кассета.
Модель иллюстрирует конструкцию.
Не является рабочим чертежом.
Управление 3D-моделью
Сервисное положение: радиатор отведён от кассеты и остаётся на шасси.
Сценарий обслуживания в заявке: отключение входа и выхода, контроль остаточного напряжения, отвод радиатора, освобождение фиксатора, извлечение кассеты. Визуализация не заменяет инструкцию и меры электробезопасности.
3D загружается только по вашему запросу.
Ротор и статор
Продольное расположение вала. Неподвижный статор и опоры в общей компоновке генераторной части.
Аккумуляторный блок
Накопление энергии, цепи запуска и заряда. Состав и ёмкость уточняются на образце.
Управление и защита
Контроль напряжений, токов и температуры. Управление зарядом и защитные блокировки.
Силовая кассета
Съёмный преобразователь с направляющими и тепловым контактом с радиатором на шасси.
ИНЖЕНЕРИЯ ОБСЛУЖИВАНИЯ
Продумана
не только работа.
Но и замена.

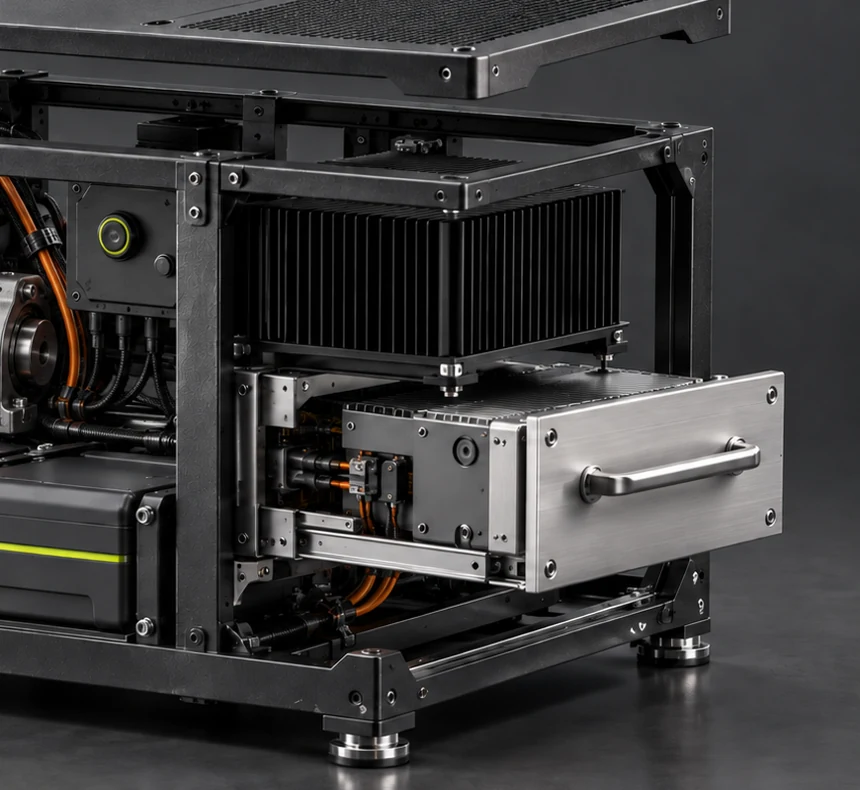

Силовой преобразователь — отдельная кассета. Радиатор остаётся на шасси.
Развиваем конструкцию крепления, охлаждения и безопасного извлечения. Время замены и повторяемость теплового контакта предстоит проверить на стенде.
Рассмотреть кассетный узел
04 / СИЛОВАЯ КАССЕТАВИЗУАЛИЗАЦИЯ КОНЦЕПЦИИШАГ / 01
Отключение и контроль
Размыкание цепей и проверка остаточного напряжения.
ШАГ / 02
Отвод радиатора
Освобождение теплового контакта без снятия радиатора с шасси.
ШАГ / 03
Извлечение кассеты
Освобождение фиксатора и движение по направляющим.
ИНТЕЛЛЕКТУАЛЬНАЯ СОБСТВЕННОСТЬЗаявка на полезную модель № 2026127874
По предоставленному уведомлению ФИПС заявка № 2026127874 зарегистрирована 13.09.2026. Предмет — «Узел крепления и охлаждения съемного силового преобразователя электрогенераторной установки». Заявитель — ООО «ЯСНОКОР».
Уведомление не подтверждает выдачу патента. Заявка относится к сервисному узлу, а не к электромагнитной конструкции всего генератора. Текущий статус реестра отдельно не проверен. Новая генераторная разработка имеет самостоятельный статус: проект, не подано.
G1 / ЭЛЕКТРОМЕХАНИЧЕСКИЙ УЗЕЛ
ПРОЕКТНАЯ БАЗОВАЯ КОМПОНОВКА · РЕДАКЦИЯ 01Поле — радиально.
Момент — вдоль оси.
Сохраняем полную архитектуру установки: ротор, статор, аккумуляторный блок, управление и силовую электронику. Ниже показана рабочая конструкция электрической машины, которую уточним после обследования промышленного образца.
Промышленный образец в процессе производства
12Pпроектных полюсов
на роторе
на роторе
18Sпроектных пазов
статора
статора
3фазы
обмотки
обмотки
Zось момента
и вращения
и вращения
РАДИАЛЬНЫЙ МАГНИТНЫЙ ПОТОК
Внутренний ротор.
Внешний статор.
На поверхности ротора показаны 12 постоянных магнитов с попеременной полярностью N/S. Продольная сторона каждого магнита ориентирована вдоль вала. Вокруг ротора расположен 18-пазовый трёхфазный статор.
- 01магниты закреплены на ярме ротора;
- 02между ротором и статором выдерживается воздушный зазор δ;
- 03марка магнитов, размеры и материал стали уточняются по результатам обследования.
ОСЬ ВАЛА / Z
Момент вдоль
устройства.
Вал, ротор и опорные подшипники расположены по продольной оси установки. Электромагнитный момент обозначен Mz: его вектор направлен вдоль оси Z, а движение ротора является вращением вокруг неё.
- 01вал передаёт крутящий момент по продольной оси;
- 02магниты удерживаются на ярме защитной бандажной оболочкой;
- 03сечение показывает принцип, а не окончательные производственные размеры.
НОВОЕ / СОБСТВЕННАЯ ГЕНЕРАТОРНАЯ КОНСТРУКЦИЯ
Проект · не поданоЗащищать генератор.
Разрабатывать
его конструкцию.
Подготовлен отдельный проект заявки на секционный электрогенератор. Объект новой разработки — электрическая машина, а не съёмный преобразователь.
Это предлагаемая доработка. Наличие такой конструкции в ранее показанном образце не установлено. Технический эффект, осуществимость и патентоспособность требуют проверки.
01
Самостоятельный объект
Новая заявка не является переименованием сервисного узла № 2026127874 и не использует его номер как свой.
02
Подготовленный комплект
Описание, формула, реферат, чертежи и предварительный анализ новизны. Полная техническая часть доступна через закрытое досье.
03
Следующий этап — проверка
Магнитный расчёт, механика, ток и нагрев, уточнение формулы, авторство и права. Подтверждённого результата испытаний пока нет.
02 / ЦЕЛЕВЫЕ ХАРАКТЕРИСТИКИ
ПРОЕКТНЫЕ ЗНАЧЕНИЯ ≠ РЕЗУЛЬТАТЫ ИСПЫТАНИЙТочность начинается
с честных цифр.
Задаём ориентиры разработки. Фактические параметры подтвердим на согласованной нагрузке с учётом работы аккумуляторов.
01 / ВЫХОДНАЯ МОЩНОСТЬ
5кВт
Целевой номинальный режим02 / НАПРЯЖЕНИЕ
220В
Переменный ток · одна фаза03 / ЧАСТОТА
50Гц
Целевое значение на выходе04 / ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ
24В
Контроль и стопоры · не силовая АКБ- Выход
- Однофазный, переменный ток
- Форма напряжения
- Синусоидальная · целевая
- АКБ: химия и ёмкость
- Уточняются на образце
- Габариты, масса, КПД
- После изготовления и испытаний
- Продолжительность работы
- Подлежит измерению
- Энергетический баланс
- Вход, выход и изменение энергии АКБ
- Качество напряжения
- Частота, гармоники, устойчивость
- Нагрузочные режимы
- Номинальный режим и переходы
- Тепловые режимы
- Температуры узлов и охлаждение
- Защита и обслуживание
- Блокировки и повторяемость замены
ЦЕЛЕВАЯ ФОРМА ВЫХОДАAC / 50 Гц
Чистая форма.
Проверяемый результат.
Проверяемый результат.
Иллюстрация сигнала. Не осциллограмма испытаний.
Энергетический баланс рассчитывается с учётом изменения запаса энергии в аккумуляторах. Источник привода и фактические режимы работы требуют фиксации в технической документации и проверки на стенде.
ЭНЕРГОБАЛАНС / УТОЧНЁННЫЙ ПРОГНОЗ
ДОПУЩЕНИЯ ПОКАЗАНЫ ОТДЕЛЬНОРабота без сети.
Не без источника энергии.
Время работы от батареи зависит от её доступного запаса, нагрузки и потерь. Введённые ниже 4,8 кВт·ч — сценарий, а не установленная ёмкость YasnoCore.
РАСЧЁТНЫЙ СЦЕНАРИЙ · НЕ ХАРАКТЕРИСТИКА ОБРАЗЦА
до принятого порога расходования запаса
Доступная энергия АКБ3,84 кВт·ч
Мощность от АКБ5,474 кВт
Номинальный запас на 4 часа27,37 кВт·ч
PАКБ = (Pнагрузки + Pпотерь) / η + Pдоп.
t = Eном. × доступная доля / PАКБ
Не учтены старение, температура и ограничения мощности батареи. Внешний приток энергии принят нулевым.
Основание: расчётный пример заявки № 2026127874, описание, стр. 12–13. Потери 200 Вт приняты условно. 24 В относится к вспомогательным цепям; напряжение силовой АКБ не установлено. Полная автономность изделия не подтверждена. Исходный документ.

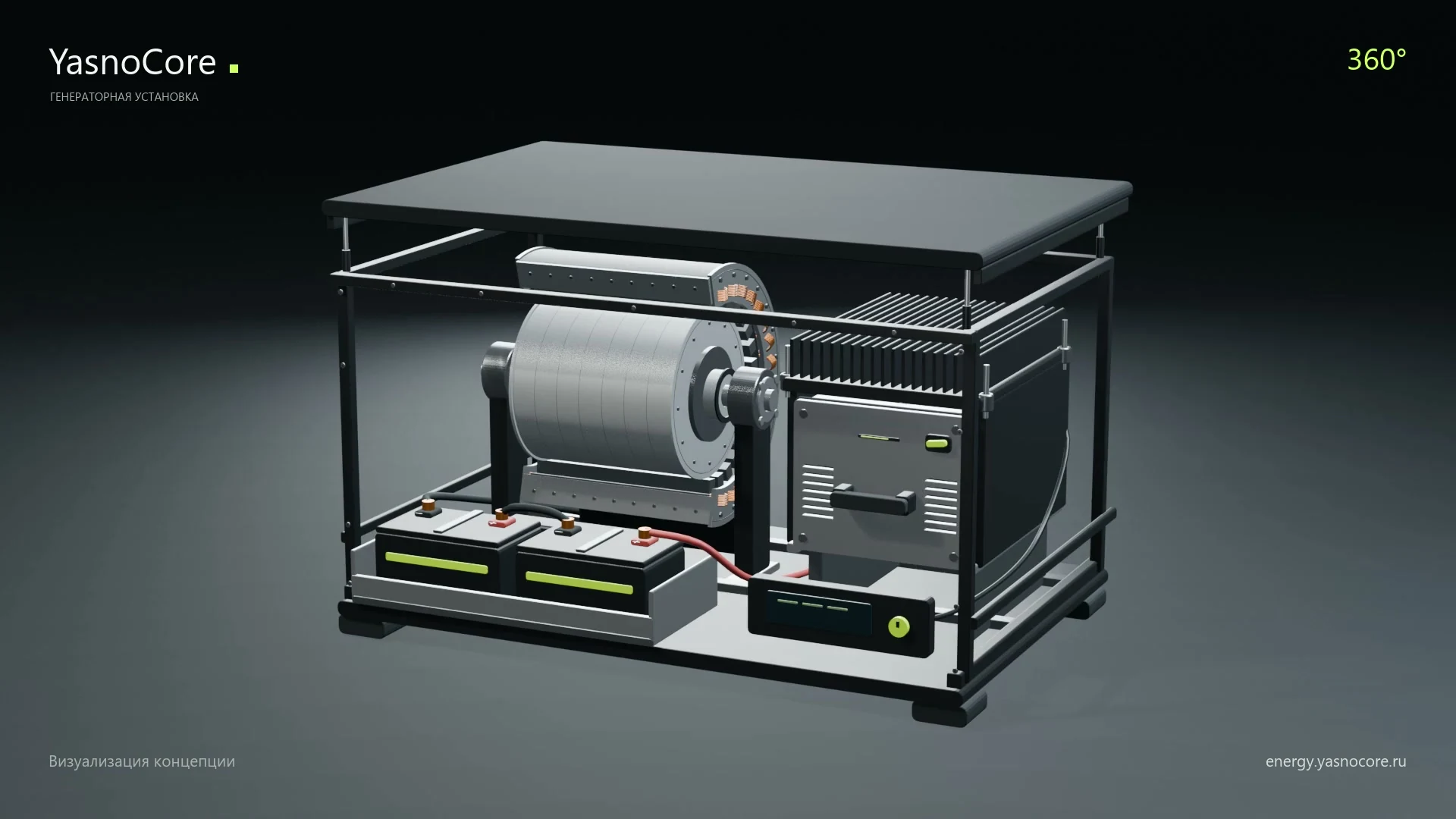

YASNOCORE / MOTION STUDY
Рассмотрите
со всех сторон.
Полный оборот. Каждый узел.
12 секунд о системной архитектуре.
03 / ПРОГРАММА РАЗРАБОТКИ
ОТ КОНСТРУКЦИИ К ПОДТВЕРЖДЕНИЮНе обещания.
Программа проверки.
Каждый этап завершается конкретным результатом: схемой, протоколом измерений или решением о следующем шаге.
По материалам проекта промышленный образец находится в процессе производства. Ниже — план работ, а не перечень завершённых испытаний.
01
ИССЛЕДОВАНИЕ
Осмотр
образца
Ротор, статор, привод, АКБ, электроника, проводка и защитные цепи.
РЕЗУЛЬТАТ ЭТАПА
Схема и карта узлов
02
ИЗМЕРЕНИЯ
Проверка
режимов
Нагрузка, энергетический баланс, состояние аккумуляторов и температуры.
РЕЗУЛЬТАТ ЭТАПА
Протокол работы установки
03
ИНТЕГРАЦИЯ
Испытания
кассеты
Совместимость с установкой, охлаждение и повторяемость сервисных операций.
РЕЗУЛЬТАТ ЭТАПА
Проверка конструктивного узла
04
ПРИМЕНЕНИЕ
Совместный
пилот
Согласованная нагрузка и условия — после успешных стендовых испытаний.
РЕЗУЛЬТАТ ЭТАПА
Решение о применении
МАТЕРИАЛЫ / ЕДИНАЯ БИБЛИОТЕКА ПРОЕКТА
ДОКУМЕНТЫ, РАСЧЁТЫ, ВИДЕОМатериалам — контекст.
Результатам — проверка.

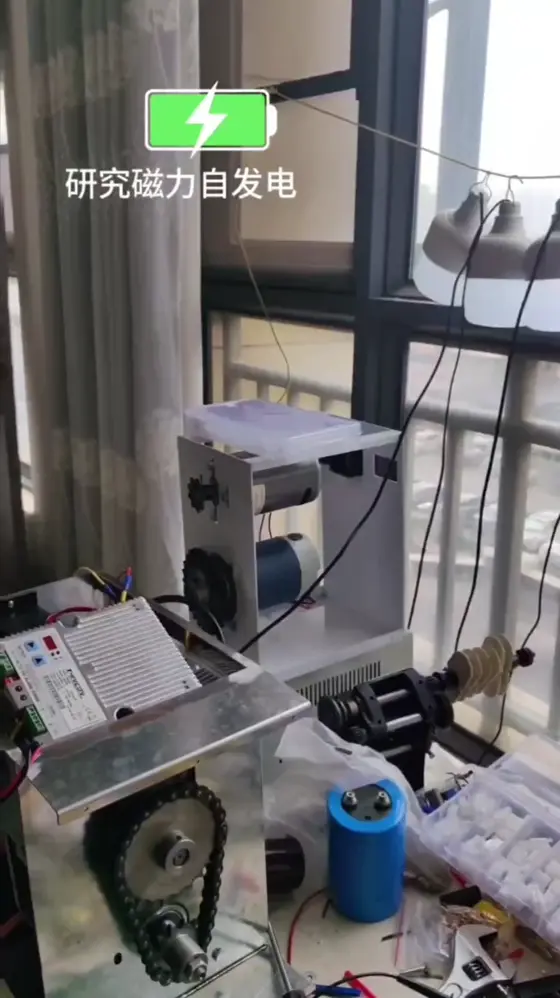

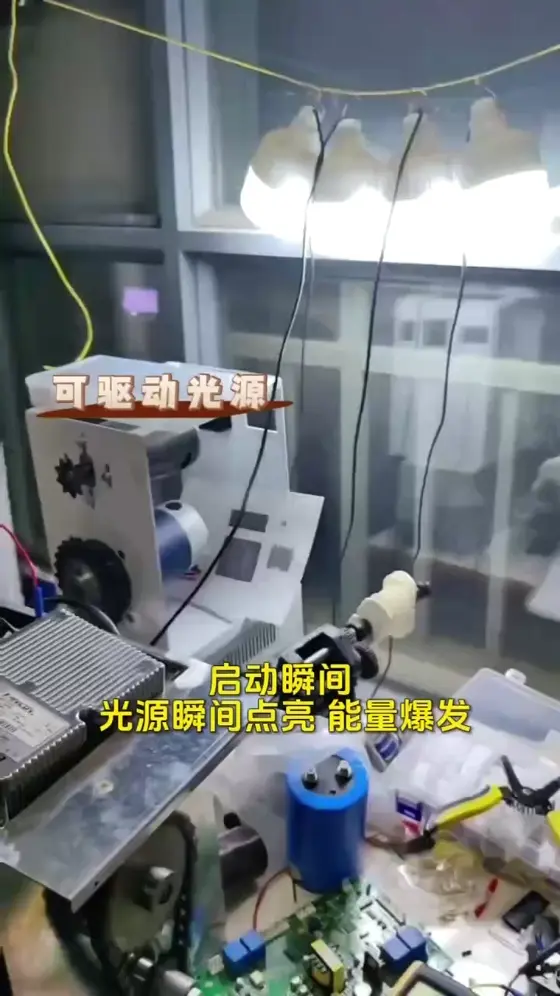

Документы сервисного узла, проектная схема магнитов, энергетические расчёты и предоставленные видео собраны в одном разделе.
Видеодемонстрации не являются протоколами энергетических испытаний. Новая конструкция генератора не приписывается устройствам из роликов. Неподанная техническая часть отделена от открытой библиотеки.
04 / ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ
ПРЕДМЕТНЫЙ РАЗГОВОР НАЧИНАЕТСЯ С ДАННЫХОт общего вида
к деталям.
Запросите технические материалы для инженерного обсуждения и оценки участия в проекте.
Презентация YasnoCoreОткрытый материал · PDF · 608 КБТЕХНИЧЕСКИЙ КОМПЛЕКТ / РЕД. 0.2ПО ЗАПРОСУ
01
Принципиальная электрическая схемаСиловые цепи, управление и защита.
02
Паспорт изделияНазначение, параметры и эксплуатация.
03
Расчётные материалы и программа испытанийИсходные данные, ограничения и проверка.
Документация развивается вместе с конструкцией. Технический комплект не опубликован в открытом доступе; состав и предоставление материалов согласуются после рассмотрения запроса.
ПРЯМАЯ СВЯЗЬ С КОМАНДОЙ
Начнём с вашего
запроса.
Оставьте контакты. Рассмотрим обращение
и ответим лично.
Предпочитаете письмо?info@yasnocore.ru
05 / СОТРУДНИЧЕСТВО
ОБЪЕДИНЯЕМ КОМПЕТЕНЦИИСильная инженерия
строится вместе.
Ищем партнёров для проверки установки, развития конструкции и подготовки совместного пилота.
Бюджет и условия участия согласуются по программе работ и смете.
01 / ИНВЕСТОРУ
Финансирование
этапа разработки
Согласованный бюджет, контрольные точки и отчёт по результатам каждого этапа.
Обсудить участие02 / ТЕХНОЛОГИЧЕСКОМУ ПАРТНЁРУ
Инженерная работа
и испытания
Электрические машины, аккумуляторные системы, силовая электроника и тепловая механика.
Предложить компетенции03 / ПАРТНЁРУ ПО ПИЛОТУ
Проверка в условиях
применения
Совместно определим нагрузку, условия эксплуатации и критерии успешности пилота.
Обсудить пилотВОПРОСЫ ПО СУЩЕСТВУ
Важно
понимать.
Это готовое серийное изделие?
Сайт представляет разрабатываемую установку и программу инженерной проверки. Переданные материалы не подтверждают серийную готовность, измеренную автономность или эксплуатационные характеристики.
5 кВт — уже измеренная мощность?
5 кВт, 220 В и 50 Гц — целевые параметры. Фактические значения, длительность работы и энергетический баланс необходимо подтвердить на согласованной нагрузке с учётом изменения запаса энергии в аккумуляторах.
Что показывает интерактивная 3D-модель?
Иллюстративную компоновку установки: ротор и статор, АКБ, управление и силовую кассету. Расположение деталей и соединения уточняются по образцу. 3D-модель не является производственной документацией, а скорость вращения ротора условная.
Как получить технические документы?
Оставьте электронную почту и телефон в форме запроса. Команда рассмотрит обращение, уточнит состав материалов и порядок предоставления. Документы направляются вручную; автоматическая отправка технического комплекта не предусмотрена.
Что необходимо для начала сотрудничества?
Обсудить компетенции, интересующий этап и ожидаемый результат. Затем согласовать программу работ, исходные данные, бюджет и контрольные точки. Пилот в условиях применения планируется после успешных стендовых испытаний.
Можно ли работать без подзарядки?
При наличии достаточного запаса АКБ и подходящего пути питания — ограниченное время. Конкретная автономность образца не установлена. Пример на сайте: 4,8 кВт·ч, доступно 80%, КПД до DC-входа 95%, нагрузка 5 кВт и потери кассеты 200 Вт дают около 42 минут. Это расчёт, не испытание.
Что относится к новому генератору, а что — к старой заявке?
Заявка № 2026127874 относится к креплению и охлаждению съёмного преобразователя. Отдельно подготовлен проект новой заявки на конструкцию секционного электрогенератора. Он не подан; фактическое наличие этой конструкции в прежнем образце не подтверждено.
Почему чертежи новой разработки находятся в закрытом досье?
Полная формула, новые чертежи и анализ новизны подготовлены для согласования. До решения о подаче и раскрытии их нет в открытом каталоге. Доступ к досье предоставляет владелец после настройки серверной защиты.
Доказывают ли видео автономную генерацию?
Нет. Материалы показывают компоновку и демонстрации. Синхронные измерения всех энергетических вводов, выхода и изменения запаса АКБ в представленных данных не установлены. Видео не является протоколом испытаний.
