24 В
Питание контроля и электромагнитных приводов стопоров. Номинал не задаёт напряжение или ёмкость силовой АКБ. [И1, стр. 8; И2, фиг. 3]
Редакция сайта 3.0. Этот расчёт относится к сервисной кассете и условному запасу АКБ, а не к новой секционной конструкции генератора.
Новая разработкаENERGY SYSTEMS / ТЕХНИЧЕСКОЕ УТОЧНЕНИЕ
Расчёт 2.0 от 14.09.2026 · сайт 3.0 · не протокол испытанийИсточник энергии.
Силовой узел.
Разные задачи.
Что подтверждает комплект заявки № 2026127874, сколько энергии хранит его конденсатор и почему для работы без подзарядки нужен отдельный запас энергии.
5,0 кВтНагрузка в расчётном варианте
5,2 кВтDC-вход при условных потерях 200 Вт
176 Дж2200 мкФ при 400 В — весь запас
≈ 6,4 мсОценка для конденсатора, 400 → 360 В
01 / ГРАНИЦА ЗАЯВЛЕННОГО РЕШЕНИЯ
Полезная функция —
обслуживание кассеты.
Название полезной модели: «Узел крепления и охлаждения съемного силового преобразователя электрогенераторной установки». Комплект содержит описание, формулу с одним независимым и тремя зависимыми пунктами и четыре чертежа. [И1–И3]
По представленному уведомлению ФИПС заявка № 2026127874 зарегистрирована 13.09.2026. Уведомление о приёме не является документом о выдаче патента или испытании установки. Текущий реестр отдельно не проверялся. [И4]
Отключить силовые вводы
Входной и выходной выключатели-разъединители открываются при сохранённых фиксации и тепловом прижиме.
Проверить остаточное напряжение
Сервисный ход блокируется до разрешения по напряжению и исправности измерительных цепей. Одно только истечение времени не даёт разрешения.
Отвести теплоотвод
Блок перемещается по нормали к контактной плоскости, до продольного извлечения кассеты.
Освободить фиксатор
Ригель освобождается с учётом фактического положения теплоотвода. Установка кассеты происходит в обратной последовательности.
Это предусмотренная документами архитектура. Долговечность, время обслуживания, повторяемость теплового контакта и работа блокировок требуют стендового подтверждения. [И1, стр. 3–9]
02 / БАЛАНС ОДНОГО РАСЧЁТНОГО ВАРИАНТА
5 кВт на выходе.
5,2 кВт на входе.
Описание задаёт вход 360–420 В постоянного тока от выпрямителя генератора и выход 220 В переменного тока. Потери 200 Вт и токи приведены как расчётный пример, а не измерения изготовленного образца. [И1, стр. 12–13]
Баланс ниже ограничен силовым узлом. Он не учитывает отдельно двигатель, генератор, внешний источник механической энергии и иной путь питания, если они находятся вне этой границы.
| ПОКАЗАТЕЛЬ | ЗНАЧЕНИЕ | СТАТУС |
|---|---|---|
| Полезная нагрузка AC | 5000 Вт | Параметр варианта из заявки |
| Дополнительные потери | 200 Вт | Условно принято в документе |
| Суммарная мощность на DC-входе | 5200 Вт | 5000 + 200; расчёт |
| Отношение выходной и входной мощности | 96,15% | 5000 / 5200; не измеренный КПД установки |
| Входной ток при 360 / 400 / 420 В | 14,44 / 13,00 / 12,38 А | Постоянный режим; без пусковых токов |
| Выходной ток при 220 В и PF = 1 | 22,73 А | Расчёт из принятой активной мощности |
Источник параметров: [И1, стр. 12–13]. Производные значения рассчитаны для этой редакции. Выход 50 Гц остаётся ориентиром прежних материалов; новый пример сам по себе не является его измерением.
DC72V
Надпись в ролике от 25.07.2026. Это заявление автора материала, а не измерение шины конкретной установки. [И5]
360–420 В
Диапазон одного расчётного исполнения, питаемого от выпрямителя генератора. Не универсальная совместимость. [И1, стр. 12]
Эти три напряжения нельзя автоматически объединить в одну схему. Нужны документированные связи между источником, АКБ, приводом и преобразователями. Прямое подключение неизвестной АКБ 24 В или 72 В к входу 360–420 В не предусмотрено представленным комплектом.
03 / РЕАЛЬНЫЙ МАСШТАБ ЗАПАСА
Конденсатор:
миллисекунды, не часы.
В расчётном примере заданы C = 2200 мкФ и U = 400 В. Полный запас равен 176 Дж, или всего 0,0489 Вт·ч. Это энергия именно данного конденсатора, не всей установки. [И1, стр. 13; И6]
При падении с 400 до 360 В доступно 33,44 Дж. При постоянном расходе 5200 Вт это около 0,00643 с. Нижняя граница 360 В выбрана для оценки по диапазону; фактический порог защиты неизвестен.
ΔE = ½ · C · (Uнач² − Uкон²)
t = ΔE / Pвход = 33,44 / 5200 ≈ 0,00643 сСобственный расчёт по данным заявки. Потери и мощность считаются постоянными; переходные процессы не моделируются.
t = ΔE / Pвход = 33,44 / 5200 ≈ 0,00643 сСобственный расчёт по данным заявки. Потери и мощность считаются постоянными; переходные процессы не моделируются.
≈ 34 мс — даже при условном расходовании всего запаса
176 Дж / 5200 Вт ≈ 0,034 с. Это идеализированная оценка до нулевого напряжения, а не рабочий режим: реальный преобразователь не отдаёт номинальную мощность до нуля вольт.
Дополнительные батареи и кинетическая энергия вращающихся частей здесь не учтены. Их параметры в новых материалах не определены.
28,5 с — не время питания нагрузки
Документ рассчитывает разряд через две резистивные ветви до 30 В после отключения силовых вводов. При одной ветви — около 57 с. Это подготовка к обслуживанию, а не автономная работа. [И1, стр. 13]
30 В — пример настройки, не универсальный безопасный уровень. Разрешение на сервисные переходы формируется по измерениям, не по секундомеру.
Постоянно подключённые ветви по 10 кОм рассеивают суммарно 32 Вт при 400 В. Нужно уточнить, входят ли они в условные 200 Вт, чтобы не считать одни и те же потери дважды. [И1, стр. 6, 12–13]
04 / ПРОВЕРЯЕМАЯ МОДЕЛЬ
Посчитайте запас
в своём диапазоне.
Начальные значения — расчётный пример заявки. Изменение полей создаёт самостоятельный сценарий, а не подтверждает комплектацию изделия. Расчёт не является инструкцией по высоковольтным работам.
200 Вт — условие примера на 5 кВт. При другой нагрузке нельзя считать эти потери достоверными без измерений. Формула считает энергию только выбранного конденсатора.
ОЦЕНКА В ЗАДАННОМ ИНТЕРВАЛЕ U
6,43 мс
- Полный запас при Uнач
- 176,00 Дж
- Доступно до Uкон
- 33,44 Дж
- Расход на входе
- 5,200 кВт
- Pвыход / Pвход
- 96,15 %
Модельный расчёт. Конечное напряжение не является подтверждённым порогом защиты.
05 / РАБОТА БЕЗ ПОДЗАРЯДКИ
Да — от запаса АКБ.
Но её ещё нужно задать.
Часы автономности возможны при достаточном заряженном накопителе и согласованном силовом пути к нагрузке. Это отдельное проектное решение, не установленная по архивам комплектация. Генератор преобразует поступающую энергию; внутренний возврат мощности не создаёт новый внешний вход. [И7]
Прежние «42 минуты от 24 В / 200 А·ч» были условным примером, не характеристикой YasnoCore. В новом расчёте 24 В не выдаётся за силовую шину: резерв задаётся в кВт·ч.
Пример АКБ на 4,8 кВт·ч
Доступно 80% запаса; условный КПД пути АКБ → DC-вход кассеты — 95%; расход на входе кассеты — 5,2 кВт. Дополнительные нужды вне учтённой границы приняты нулевыми только для сценария.
≈ 42 мин
Это практически прежний масштаб автономности, но по явно разделённым границам расчёта. Схема, напряжение АКБ, допустимая мощность и тепловой режим требуют подтверждения.
Для непрерывных 5 кВт
| ВРЕМЯ | НОМИНАЛЬНАЯ АКБ |
|---|---|
| 1 час | 6,84 кВт·ч |
| 4 часа | 27,37 кВт·ч |
| 8 часов | 54,74 кВт·ч |
| 24 часа | 164,21 кВт·ч |
По тем же условным параметрам. Без дополнительного резерва на старение и температуру; не спецификация изделия.
Новая модель — в расчётной книге редакции 2.0. Прежний общий калькулятор АКБ сохранён отдельно как сценарный инструмент; его допущения отличаются.
06 / ВИДЕОМАТЕРИАЛЫ
Что видно.
Чего видео не измеряет.
В RAR фактически 55 файлов, из них пять MP4: четыре по теме генератора и один корпоративный концепт скутера. Проверены метаданные и выборка кадров; звук не использован как измерительное свидетельство. [И5]
Наличие ламп, вращения или титра «самоциркуляция» не устанавливает входную энергию, изменение запаса батареи и непрерывную отдачу 5 кВт. Связь показанных HOME-узлов с кассетой заявки не подтверждена.

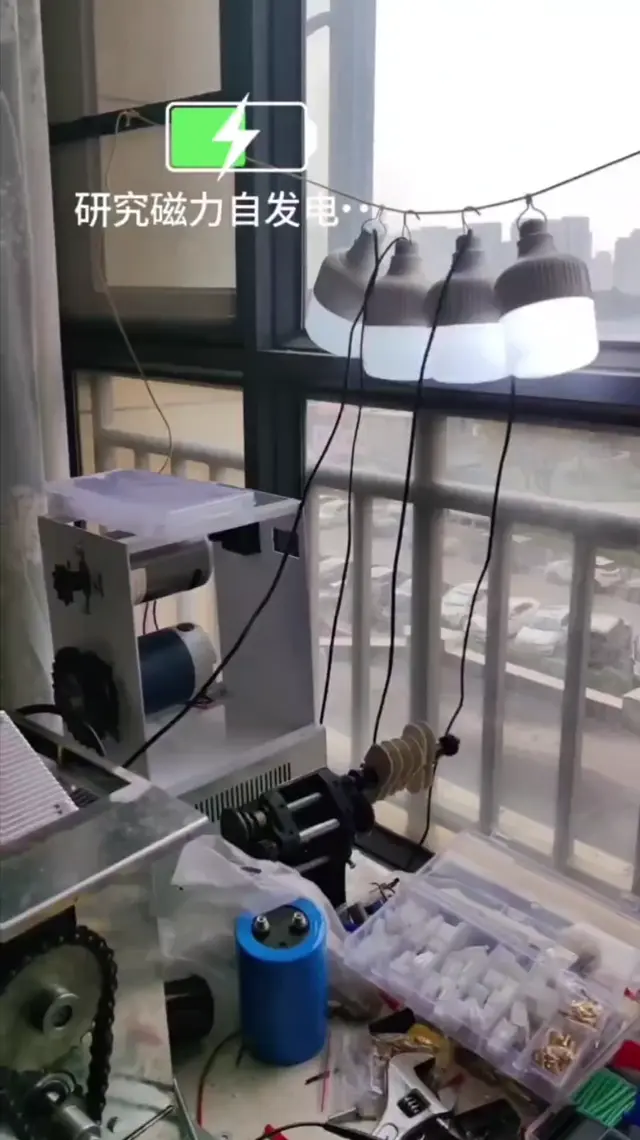

17.05.2026 / 22,03 С
Мастерская и лампы
Во второй части видны узлы на раме, цепная передача, электроника, провода и включённые лампы. Прибор в первой части относится к отдельной сцене об аккумуляторах.
Полный источник питания и синхронные измерения входа/выхода в проверенных кадрах не установлены.

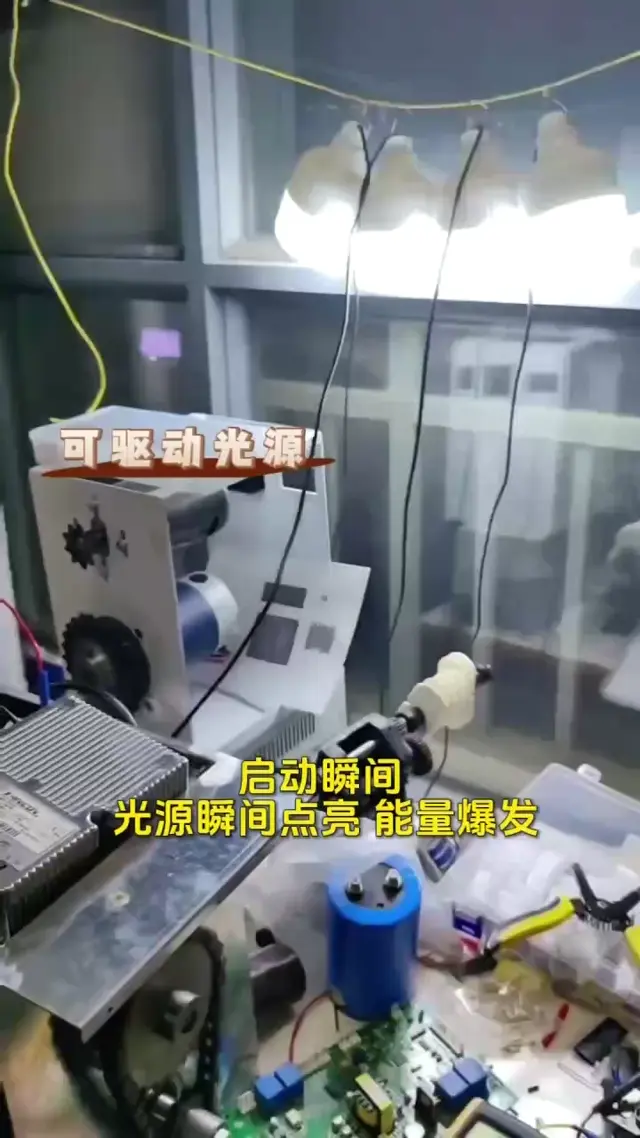

25.07.2026 / 28,00 С
Съёмка между заставками
Начало и конец — рекламная визуализация; в начале видна маркировка AI. Средняя часть показывает мастерскую. Поэтому весь ролик нельзя считать ни чистой анимацией, ни протоколом испытаний.
DC72V — титр. Он не подтверждает параметры АКБ или входа кассеты 360–420 В.
Остальные три MP4 и неполнота каталога
19.07.2026 — белый HOME POWER, 10,15 с; 23.07.2026 — чёрный HOME, 20,73 с: материалы внешнего вида и рекламной подачи. Обещание 24-часовой работы в чёрном ролике не подкреплено длительным измерительным журналом. Ролик 24.04.2026, 10,17 с, показывает концепцию скутера, а не испытание генератора.
Файл 00_Прочитать.txt упоминает семь ранних видео и три презентации — два PDF и один PowerPoint. Соответствующих локальных файлов в данном RAR нет; ссылки .url и записи каталога не заменяют их содержимое. Эти отсутствующие материалы не использованы как доказательство.
Источник кадров — предоставленная подборка HOME [И5]; идентичность показанного оборудования образцу YasnoCore не подтверждена. Даты относятся к именам файлов и сведениям каталога; даты съёмки независимо не подтверждались. В редакции сайта 3.0 полные исходные MP4 размещены в библиотеке материалов.
07 / ПРИМЕНЕНИЕ И СЛЕДУЮЩИЙ ШАГ
Сначала — обслуживаемый
силовой модуль.
Наиболее обоснованная по документам область — электрические шкафы генераторных установок с совместимым силовым преобразователем. Расширения ниже — инженерные предложения, не подтверждённые внедрения.
Генераторные шкафы
Крепление, охлаждение, электрическая изоляция и обслуживание кассеты. Полезность оценивать временем восстановления, ресурсом и повторяемостью теплового контакта. [И1, стр. 1, 3–9]
Аккумуляторный резерв
Питание согласованной нагрузки от АКБ при наличии нужного преобразования, управления, защиты и коммутации. Само наличие кассеты не делает систему готовым ИБП.
Гибридный источник
Работа с внешним генератором или иной первичной энергетической установкой после согласования диапазонов. Произвольное подключение солнечных панелей или сетевой генерации не заявлено.
Для вывода об автономности нужны: полная схема всех вводов; паспорт и измеренный запас АКБ; источник привода; синхронный журнал активной входной и выходной энергии; изменение запасов до и после; температура и режим нагрузки. Это проверяется на оборудованном стенде специалистами, без обхода блокировок и защит.
08 / ОСНОВАНИЯ
Документы и границы выводов.
- Описание полезной модели — исходный PDF, 14 страниц
Стр. 1 — предмет и исключение привода; 6 — разрядные ветви; 8 — 24 В; 12–13 — расчётные электрические параметры; 14 — внешняя энергия. Числа примера не являются измерениями образца.

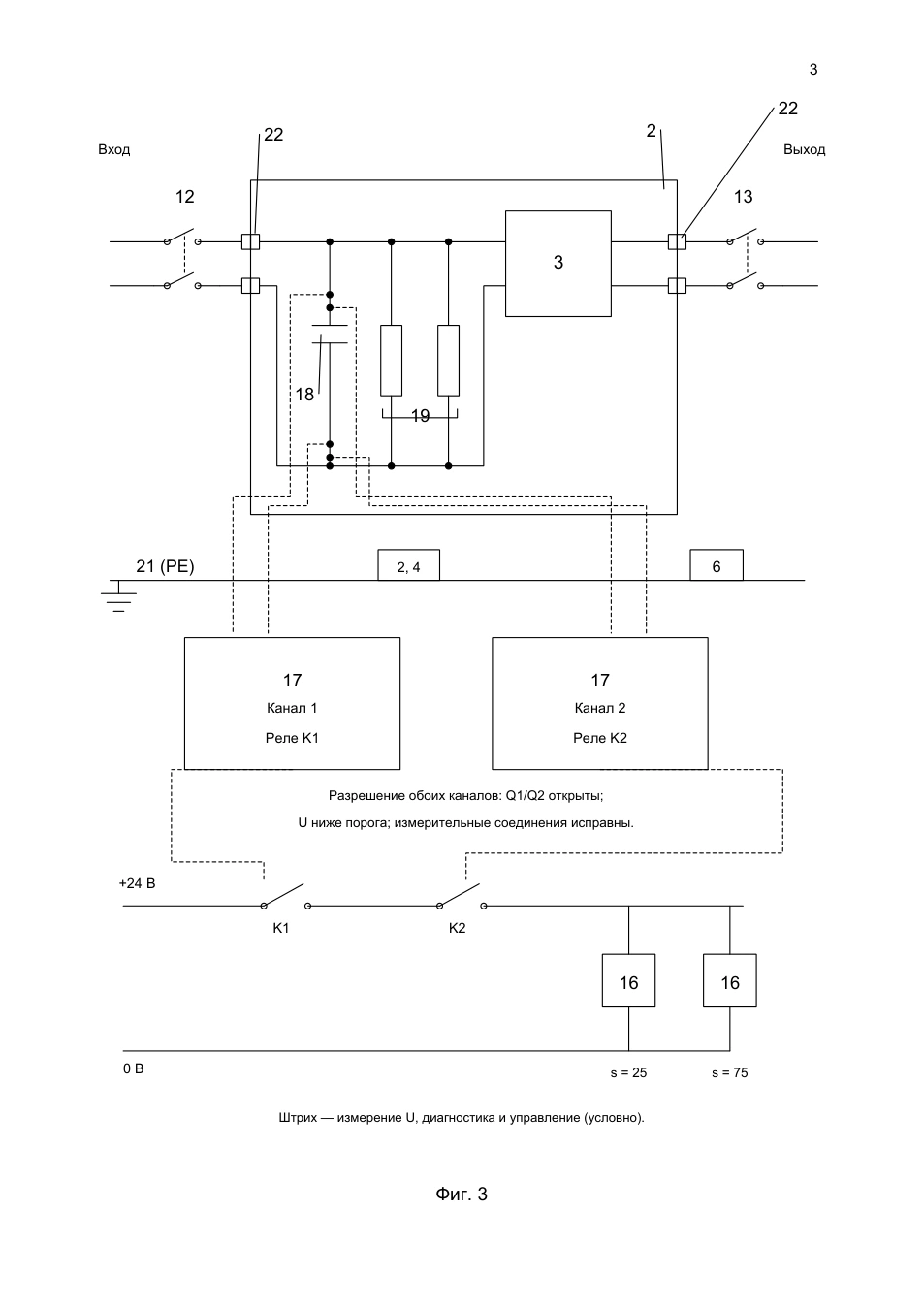

- Чертежи — исходный PDF, 4 фигуры
Общий вид; кулачковые дорожки; электрическая схема; упор и разрешитель. На странице использована фигура 3 без изменения содержания.
- Формула полезной модели — исходный RTF
Один независимый и три зависимых пункта. Не выполнялась отдельная патентная экспертиза новизны или правовой охраны.
- Уведомление о приёме и регистрации заявки
№ 2026127874, дата 13.09.2026, входящий W26062617. SHA-256 восьми документов совпали с описью ZIP. Это проверка целостности относительно описи, не независимая проверка подлинности или актуального статуса реестра.
- Предоставленный RAR «видео материалы и презентации»
Пять MP4, галерея HOME, текстовые каталоги, JSON, изображения и ссылки. Проверены фактический состав, метаданные и выбранные кадры пяти видео. Аудиодорожки не расшифровывались; доступность внешних ссылок повторно не проверялась.
- OpenStax — Energy Stored in a Capacitor
Внешнее основание формулы E = C·U² / 2. Использовано для объяснения расчёта, не для подтверждения устройства.
- U.S. EIA — How electricity is generated
Внешнее пояснение преобразования первичной энергии в электрическую. Не источник характеристик YasnoCore.
ДОПОЛНЕНИЕ 3.0 / УСЛОВНЫЙ РЕЗЕРВ АКБ
Проверьте свой сценарий.
Расчётная модель, не паспорт батареи. Потери 200 Вт относятся к примеру кассеты на 5 кВт; при изменении нагрузки их также следует задать отдельно.
РАСЧЁТНЫЙ СЦЕНАРИЙ · НЕ ХАРАКТЕРИСТИКА ОБРАЗЦА
до принятого порога расходования запаса
Доступная энергия АКБ3,84 кВт·ч
Мощность от АКБ5,474 кВт
Номинальный запас на 4 часа27,37 кВт·ч
PАКБ = (Pнагрузки + Pпотерь) / η + Pдоп.
t = Eном. × доступная доля / PАКБ
Не учтены старение, температура и ограничения мощности батареи. Внешний приток энергии принят нулевым.
